Moog Werkstatt-01 – Analog Synthesizer Kit

Nell’anno in cui celebra 50 anni dalla realizzazione del suo primo sintetizzatore, Moog Music ha fatto le cose in grande realizzando una nuova rivoluzionaria versione del Theremin (Theremini) ed il suo primo sintetizzatore non monofonico dopo circa 30 anni (Moog Sub 37 Tribute Edition).

Nella primavera di questo 2014 la casa americana ha curato anche la produzione della più imponente Moog Fest mai finora realizzata, con ospiti del calibro di Keith Emerson, Kraftwerk, Laurie Anderson e Giorgio Moroder. Proprio in occasione della Moogfest 2014, è stato organizzato un “Engineering VIP” workshop con la presentazione in esclusiva di un nuovo strumento Moog in kit che ora è accessibile anche al resto del mondo: il Werkstatt-01 – Moogfest 2014 Kit.

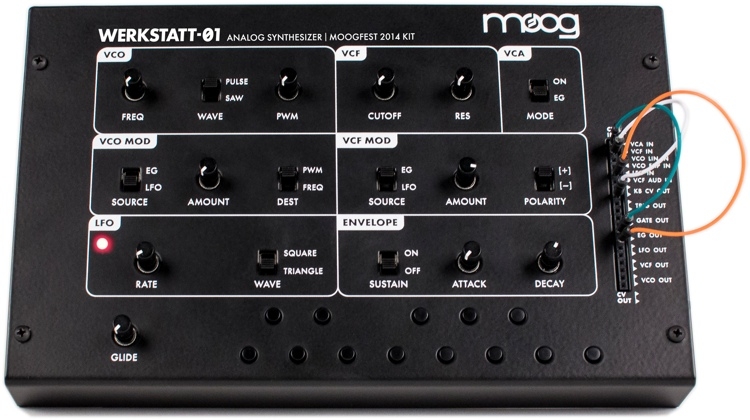

Moog Werkstatt -01
Moog Werkstatt -01
Si tratta a tutti gli effetti del più accessibile sintetizzatore analogico mai finora realizzato con il marchio Moog. Il Werkstatt (in italiano ‘officina’) si presenta con un kit di montaggio molto semplice da assemblare che consente a chiunque di realizzare un sintetizzatore analogico personalizzato.

Werkstatt-01 è analogico, monofonico e perfettamente ‘patchabile’: il circuito è del tutto espandibile grazie alla mini patchbay in dotazione.

L’unico oscillatore presente onboard (con frequenza 8Hz -> 16KHz) produce forme d’onda quadra e a dente di sega, selezionabili tramite apposito switch. Il segnale dall’oscillatore passa alla sezione filtro che ha in dotazione il classico 4-Pole Moog Ladder Filter con controllo Resonance (20Hz-20KHz). L’LFO prevede onda quadra e triangolare e velocità regolabile tra 2 e 600 Hz. E’ inoltre possibile modulare la frequenza di taglio tramite una delle due sorgenti EG e LFO, con amount e polarità regolabile. La parte più interessante del Werkstatt-01 è costituita senza dubbio dalla sezione Patchbay che tramite appositi connettori consente diverse combinazioni di collegamenti tra audio e controllo CV.

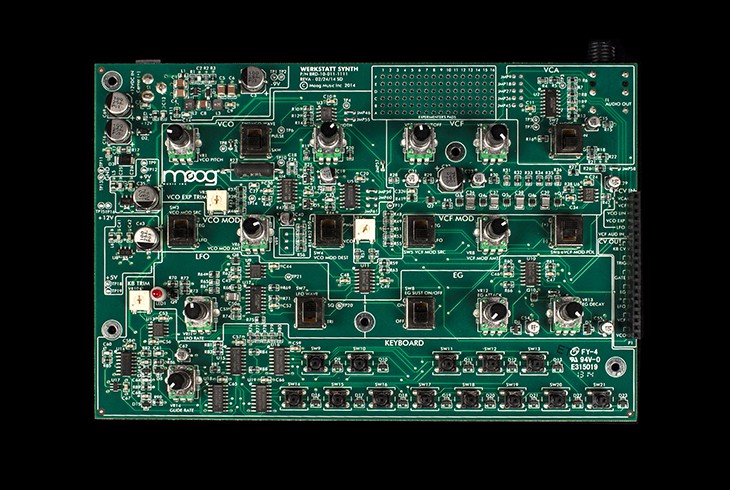

Circuit web - Moog Werkstatt
Circuit web – Moog Werkstatt
Principali caratteristiche tecniche del nuovo synth Moog:

Sezione Oscillatore
• VCO con frequenza da 8Hz a 16KHz
• Forme d’onda quadra e a dente di sega
• Trimmer per la regolazione di Frequency e PWM

Sezione Filtro
• Classico 4-Pole Moog Ladder Filter con controllo Resonance (20Hz-20KHz)
• Possibilità di selezionare tra il generatore di inviluppo e l’LFO come sorgente di modulazione
• Selettore di polarità (+/-) e potenziometro ‘amount’ per il controllo della modulazione del cutoff del filtro

Sezione LFO
• Possibilità di selezionare tra forma d’onda quadra o triangolare con velocità regolabile tra 2Hz e 600Hz

Sezione VCA/AMP
• Possibilità di selezionare tra il generatore di inviluppo o ON (Drone)

Sezioni Inviluppi
• Controlli per tempi di Attacco e Decadimento con selettore Sustain On/Off

Sezione Tastiera
• Tastiera cromatica da un’ottava con regolazione Glide

Sezione Patchbay
• VCA Input da 0V a +5V in VCA EG Mode, +/-2.5V in VCA ON Mode
• VCF Input da -5V a +5
• VCO LINEAR FM Input +/-2.5V
• VCO EXPONENTIAL FM Input da -5V a +5V, 1V/Octave trimmable
• LFO CV Input da 5V a +5V
• VCF AUDIO Input Unbuffered/Unmixed AC
• 2x KB CV Output
• 2x TRIG Output 5 msec pulse, da 0 a +5 V
• 2x GATE Output da 0 a +5V
• 2x EG Output da 0 a +5V signal, Simple ASD o AD Envelope Generator
• 2x LFO Output da -2.5 a +2.5V forma d’onda Quadra o Triangolare
• 2x VCF Output da -2V a +2 V
• 2x VCO Output da 0V a +5V VCO

Alla prossima news

Antonio Campeglia
